Блок индикации БИ-ПВП УТС 071.00.00.00 предназначен для работы в составе автоматизированных систем контроля питания для индикации текущих значений напряжения и тока панели выпрямительно-преобразовательной (ПВП) по сигналам преобразователей напряжения постоянного тока в цифровой сигнал ПСН-2 УТС 043.00.00.00 и преобразователей постоянного тока в цифровой сигнал ПСТ-2 УТС 042.00.00.00.
Особенности
- Конструкция блока обеспечивает щитовой монтаж.
- На передней панели блока размещены кнопки управления и алфавитно-цифровой жидкокристаллический модуль

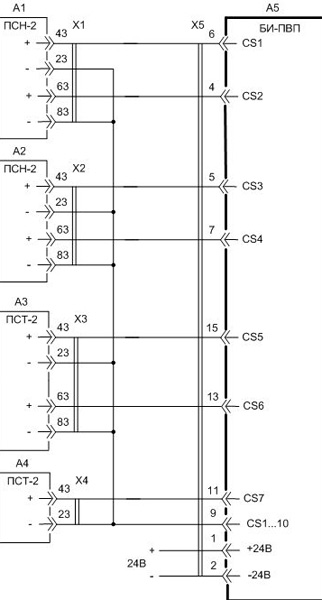

Рис.1. Внешние подключения блока индикации БИ-ПВП УТС 071.00.00.00
| Параметры | Значение |
| Степень защиты | IP20 по ГОСТ 14254 |
| Масса | 0,5 кг |
| Габаритные размеры | 82х60х164 мм |
| Напряжение питания | от 21,6 до 26,4В от источника постоянного тока |
| Ток, потребляемый блоком | 0,15 А |
| Для связи с преобразователями ПСН-2 и ПСТ-2 используется последовательный асинхронный интерфейс | |
|
2400 бит/с |
| один стартовый, восемь информационных и один стоповый бит | |
| символьными последовательностями кодов ASCI | |
| Величина напряжения, принятая от преобразователя ПСН-2 | от 0,0 до 30,0 В |
| Величина тока, принятая от преобразователя ПСТ-2 | от 0,0 до 100,0 А |
| Количество подключаемых преобразователей: | два |
Условия эксплуатации
Блок БИ-ПВП предназначен для работы при температуре окружающего воздуха от 1 до 40 °С (вид климатического исполнения УХЛ, категория размещения 4 по ГОСТ 15150).
