Блок измерения времени срабатывания реле утечки БИВР
Наличие:
Под заказ
+7(472)277-75-20
Срок доставки:
до 40 дней
Блок измерения времени срабатывания реле утечки БИВР предназначен для измерения времени срабатывания реле утечки совместно с автоматическим выключателем, встраиваемых в трансформаторные подстанции типа ТСШВП, ТСВП, КТПВ и другие мощностью от 100 до 1250 кВт и напряжением на вторичной обмотке 380, 660 и 1140 В.
|
Номинальное напряжение питания блока |
4,5 (±1) В |
|
Рабочее напряжение трехфазной сети |
380, 660, 1140 В |
|
Диапазон измерения рабочего напряжения |
85 … 110% Uном. |
|
Напряжение питания реле утечки |
127 (±10) В |
|
Диапазон измерения времени |
10 … 2000 мс |
|
Абсолютная погрешность измерения времени, не более |
10 мс |
|
Потребляемая блоком мощность, не более |
9 мВт |
|
Степень защиты |
IP30 |
|
Масса |
440 г. |

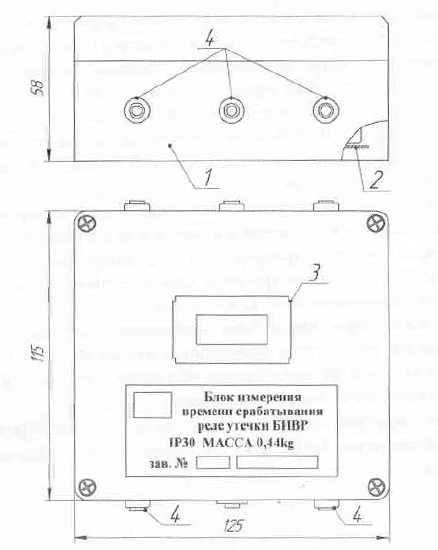

Конструкция и габариты блока БИВР
- 1 - корпус;
- 2 - плата;
- 3 - ЖКИ;
- 4 - разъемы для соединительных проводов.
Комплект поставки
- Блок измерения БИВР – 1 шт.
- Гальванические элементы (батарейки АА, 1,5 В) – 3 шт.
- Соединительный провода – 5 шт.
- Руководство по эксплуатации – 1 экз.
