Блок контроля чередования фаз КЧФ-1У
Наличие:
Под заказ
+7(472)277-75-20
Срок доставки:
до 40 дней
Блок контроля чередования фаз КЧФ-1У УТС 081.00.00.00 предназначен для управления трехфазным твердотельным реле переменного тока типа 5П55.30 ТМА в трехфазных сетях переменного тока 220/380 В.

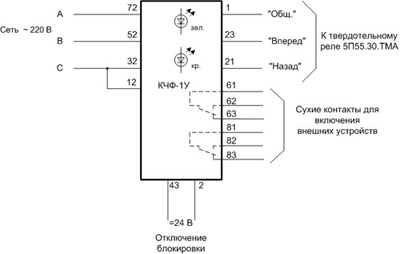

Рисунок 1.Схема внешних подключений блока КЧФ-1У в трехфазную сеть 220 В

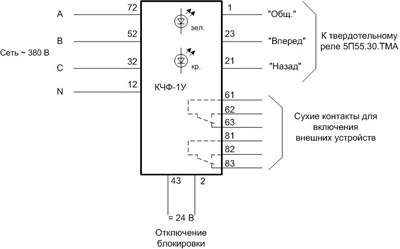

Рисунок 2. Схема внешних подключений блока КЧФ-1У в трехфазную сеть 380 В
Конструктивные данные
- Конструкция блока обеспечивает установку на место реле НМШ.
- Степень защиты блока, обеспечиваемая оболочкой, – ІР30 по ГОСТ 14254.
- Габаритные размеры блока – не более 112х87х200 мм.
- Масса блока КЧФ-1У – не более 1,0 кг.
| Параметры | Значение |
| Напряжение питания | 220 ± 22 В (трехфазное напряжение переменного тока с изолированным нулем) |
| 380 ± 38 В (трехфазное напряжение переменного тока с неизолированным нулем). | |
| Выходное управляющее напряжение «Вперед» («Назад») | от 4 до 6 В при величине тока не более 60 мА. |
| Ток, потребляемый блоком | не более 20 мА при номинальном напряжении сети 220 или 380 В (на выводах 72 и 12) |
| не более 5 мА при номинальном напряжении сети 220 В (на выводах 52 и 32) | |
| не более 10 мА при номинальном напряжении сети 380 В (на выводах 52 и 32 | |
| Напряжение управления, отключающее цепь блокировки блока КЧФ-1У | 24±4,8 В |
Условия эксплуатации
Блок КЧФ-1У предназначен для работы при температуре окружающего воздуха от 1 до 40 °С (вид климатического исполнения УХЛ, категория размещения 4 по ГОСТ 15150).
