Блок питания БП 3.220-24.60Т
Наличие:
Под заказ
+7(472)277-75-20
Срок доставки:
до 40 дней
Блок питания БП 3.220-24.60Т УТС 421.00.00.00 предназначен для безбатарейного питания нагрузки.

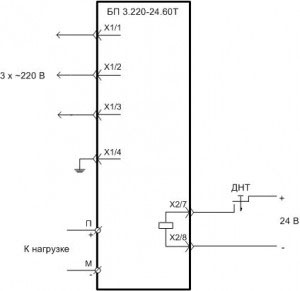

Рис.1. Схема подключения блока БП 3.220-24.60Т
Конструктивные данные
- Конструктивно блок выполнен в металлическом корпусе с вентиляционными отверстиями.
- Степень защиты блока, обеспечиваемая оболочкой, – ІР20 по ГОСТ 14254.
- Масса блока БП 3.220-24.60Т – не более 9,5 кг.
- Габаритные размеры – не более 395х222х202 мм.
| Параметры | Значения |
| Напряжение питания | трехфазная сеть (220 ± 22) В |
| Ток, потребляемый блоком в фазе | не более 7 А |
| Границы изменения напряжения на выходе блока БП 3.220-24.60Т, при отключенной аккумуляторной батарее и токе нагрузки от 10 до 60 А, не менее чем | от 15 до 24 В (в режиме «День») от 14 до 16 В (в режиме «Ночь» при установленном Uдень величиной 24 В) |
| Напряжение на выходе блока БП 3.220-24.60Т в режиме «Ночь» не может быть | больше чем напряжение, установленное в режиме «День» |
| Максимальный выходной ток | 60 ± 6 А |
| Максимальный длительный выходной ток | 40 ± 4 А |
| Границы регулирования выходного тока | не менее чем от 10 до 60 А |
| Напряжение пульсаций на выходе блока, при максимальном токе нагрузки без аккумуляторной батареи | не более 1 В |
Условия эксплуатации
Блок БП 3.220-24.60Т предназначен для работы при температуре окружающего воздуха от 1 до 40 °С (вид климатического исполнения У, категория размещения 4 по ГОСТ 15150).
