Блок питания БП 60/24-10
Наличие:
Под заказ
+7(472)277-75-20
Срок доставки:
до 40 дней
Блок питания БП 60/24-10 УТС 404.00.00.00 предназначен для заряда и содержания аккумуляторных батарей, а также безбатарейного питания нагрузки.

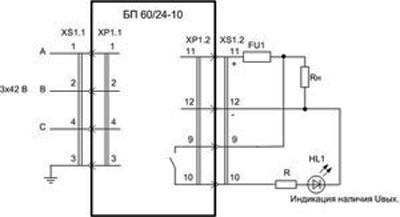

Рис.1. Схема подключения блока питания БП 60/24-10
Конструктивные данные
- Конструктивно блок выполнен в металлическом корпусе с вентиляционными отверстиями.
- Степень защиты блока, обеспечиваемая оболочкой, – ІР20 по ГОСТ 14254.
- Масса блока – не более 3,1 кг.
- Габаритные размеры блока БП 60/24-10 – не более 280х195х140 мм.
| Параметры | Значения |
| Напряжение питания | 42,0 ± 6,3 В от сети переменного тока частотой 50 или 60 Гц |
| Номинальное напряжение батареи, при батарейном питании нагрузки | 24 В |
| Номинальное напряжение на выходе устройства | 24 ± 2,4 В |
| Пределы регулирования выходного напряжения | не менее чем от 22 до 30 В |
| Максимальный ток нагрузки | 10 ± 1 А |
| Точность поддержания выходного напряжения, при изменении питающей сети от 35 до 48 В и тока нагрузки от 2 до 10 А | не менее 0,5 В |
| Напряжение пульсаций на выходе блока, при максимальном токе нагрузки без аккумуляторной батареи | не более 0,8 В |
| Ток, потребляемый блоком от трехфазной сети при максимальном выходном токе 10 А и выходном напряжении 30 В | не более 5 А в каждой фазе |
Условия эксплуатации
Блок БП 60/24-10 предназначен для работы при температуре окружающего воздуха от 1 до 40 °С (вид климатического исполнения УХЛ, категория размещения 4 по ГОСТ 15150).
