Блок реле БР32-8

Блок реле БР32-8 служит для передачи сигналов на ПЦН, управления сигналами оповещения и применяется совместно с ППКП «АРТОН-16П», «АРТОН-32П».

Размещение и монтаж

Установку БР32-8 необходимо производить сверху на блок ввода вывода (БВВ) при помощи межплатных фиксаторов, входящих в комплект поставки.

Подключение БР к БВВ ППКП производится посредством шлейфа БР, при этом входы «1» - «8» могут подключаться к любой клемме «+» выходных ключей «Out1» - «Out8» БВВ, а вход «9┴» – к любой клемме «-» этих же ключей БВВ.

Функционирование каждого реле определяется активностью подключенного к ее входу выходного ключа БВВ и выбором соответствующего контакта реле: нормально-замкнутого (NC), либо нормально-разомкнутого (NO).

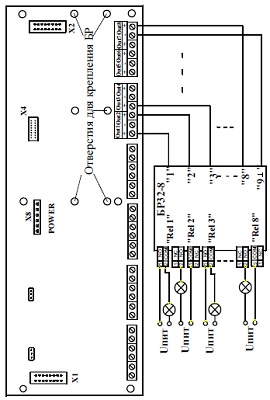

Рис.1. Схема подключений устройств через блок БР32-8 к ППК (блок БВВ)
