Блок реле БР4-4 используется совместно с приборами ППКП «АРТОН-04П», «АРТОН-08П» для передачи сигналов на ПЦН, управления сигналами оповещения и т.п.
| Блок реле БР4-4(МЦИ 425691.001 ) | 1 шт |
| Паспорт | 1 экз |
| Фиксатор межплатный | 3 шт |
Конструкция
Блок реле БР4-4 состоит из четырех реле, каждое из которых может функционировать как нормально замкнутое или нормально разомкнутое в зависимости от положения соответствующей перемычки JP1-JP4.

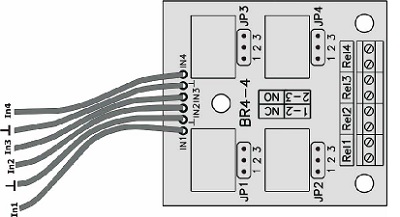

Рис.1. Внешний вид БР4-4 и назначение выводов
| Параметры | Значения |
| Габаритные размеры | не более 50х60х20 мм |
| Масса | не более 0,2 кг |
| Количество реле | 4 |
| Максимальное коммутируемое напряжение | 36 В |
| Максимальный коммутируемый ток | 0,5 А |
| Время срабатывания контактов реле | 3 мс |
| Время отпускания контактов реле | 2 мс |
| Механическая прочность контактов: | 100x10^6 циклов |
