Цифровой тиристорный преобразователь ELL 12030/250
Наличие:
Под заказ
+7(472)277-75-20
Срок доставки:
до 40 дней
Цифровой тиристорный преобразователь ELL 12030/250 предназначен для измерения растягивающих усилий силовых устройств и взвешивания массы материалов, деталей и изделий.
Структура условного обозначения
Преобразователи маркируются так - 12 XXX/XXX, где:
- 12 - тип преобразователя,
- ХХХ - номинальный ток преобразователя
- ХХХ - максимальное напряжение преобразователя
Конструкция
Компоненты преобразователей расположены в металлическом корпусе, в нижней и верхней части его задней стены расположены крепежные отверстия. На одной стороне корпуса прикреплен радиатор на котором монтированы силовые элементы. Процессорная плата с интерфейсными разьемами и индикациями монтирована перпендикулярно лицевой панели.

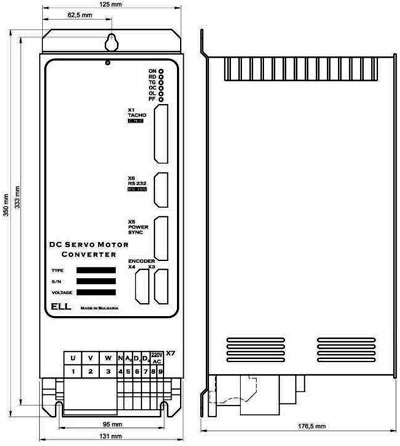

Рис.1. Схема габаритных размеров тиристорного преобразователя ELL 12030/250
| Преобразователь,тип: |
ELL 12030/250 |
| Номинальный ток якоря |
31 A |
| Максимальный ток якоря |
155 A |
| Напряжение питания |
3x220 |
| Частота напряжения питания |
45 ÷ 65 Гц |
| Максимальное напряжение якоря двигателя |
250 В |
| Силовой контактор и динамическое торможение |
Встроенные |
| Динамическое токоограничение тока якоря |
Программируемое |
| Диапазон регулирования скорости, не меньше |
1:10 000 |
| Датчик обратной связи по скорости |
Тахогенератор / энкодер |
| Аналоговый вход обратной связи по скорости |
64 диапазонов ≤ 120 В при N MAX |
| Аналоговый вход для задания скорости |
± 10В, 10ком |
| Цифровые входы |
2 входа, ± 24В / 10mA |
| Цифровые выходы |
2 выхода релейного типа, 100ВAC / 0.3A, 24ВDC / 0.3A |
| Серийные интерфейсы |
RS 232C до 9600 bps RS 422 или RS 485 до 115 200 bps |
| Режим работы |
Продолжительный S1 |
| Степень защиты |
IP20 |
| Габариты ВхШхГ, мм |
350х131х176,5 |
Эксплуатация
Оптимальными условиями для использования преобразователя ELL 12030/250 являются:
- температура окружающей среды – от 5º до 50ºС;
- максимальная относительная влажность воздуха при температуре 30ºС – не более 80%;
- высота над уровнем моря – не более 1000 м;
- взрывобезопасная среда без наличия агрессивных газов и пара в концентрации, разрушающей металлы и изоляцию, и не должна быть насыщена токопроводящей пылью;
- в закрытых помещениях, без наличия прямого воздействия солнечной радиации;
- допустимые вибрации частотой от 1 до 35 Hz и ускорение не более 4,9 m/s2.
