Датчик импульсов микроэлектронный ДИМ-2М УТС 322.00.00.00 предназначен для управления четырьмя блоками силового кодирования (БСК), осуществляющими бесконтактное импульсное питание цепей переменного тока: ламп табло, пультов ограждения составов, ламп светофоров.
Конструктивные данные
- Конструкция датчика обеспечивает установку в штепсельные розетки реле НМШ.
- Степень защиты датчика, обеспечиваемая оболочкой, – ІР30 по ГОСТ 14254.
- Габаритные размеры датчика – не более 112х87х200 мм.
- Масса датчика ДИМ-2М – не более 0,6 кг.

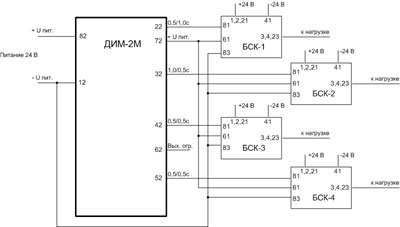

Рис.1. Схема подключения датчика ДИМ-2М
| Параметры | Значения |
| Напряжение питания | от 21,6 до 31,0 В от источника постоянного тока |
| Ток, потребляемый датчиком при максимальном напряжении питания и включенных нагрузках | не более 180 мА |
| Напряжение на выходе датчика ДИМ-2М при подключенных нагрузках (БСК) сопротивлением (1,1 ± 0,05) кОм | от 3,3 до 5,0 В |
Количество импульсов в минуту
|
40 60 |
Номинальное значение длительности импульсов / интервалов, с
|
0,5 / 1,0 1,0 / 0,5 0,5 / 0,5 |
| Допускаемые отклонения от номинальных величин импульса / паузы датчика при нормальных климатических условиях по ГОСТ 15150 при воздействии граничных значений климатических факторов |
± 3 % ± 10 % |
Условия эксплуатации
Датчик ДИМ-2М предназначен для работы при температуре окружающего воздуха от минус 40 до плюс 60 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).
