Дифманометр ДСП-4Cr-M1 предназначен для автоматического непрерывного измерения перепада-разности давлений в двух точках технологического цикла жидких и газообразных сред, в том числе кислорода, аммиака и др., неагрессивных некристаллизующихся по отношению к материалам измерительных механизмов прибора, а также управления внешними электрическими сетями от сигнализирующего устройства в режиме реального времени.
Структура условного обозначения
Дифманометр маркируется так: ДСП-4Cr-M1, где:
- Д - дифманометр
- С - сильфонный
- П - показывающий
- 4 - код диаметра показывающей части (циферблата) = 160 мм
- Сг - сигнализирующий
- М - модифицированный
- 1 - номер модификации
На циферблат прибора наносят:
- единицу измерений перепада давления;
- класс точности или условное обозначение класса точности (например: 1,5 или 1,5-1,0-1,5);
- наименование или условное обозначение измеряемой среды — при специальном исполнении прибора.
На корпусе или табличке ДСП-4Cr-M1 также наносят:
- условное обозначение прибора;
- знак Государственного реестра — по ГОСТ 8.383;
- предел измерений;
- напряжение питания сигнализирующего устройства;
- рабочее избыточное давление;
- номер изделия;
- дату выпуска;
- степень защиты от пыли и влаги;
- логотип производителя.
| Параметры | Значения |
| Предельно допускаемые рабочие избыточные давления, кгс/см2 | 63; 160; 250; 320 |
| Предельные номинальные перепады давлений, кгс/см2 | 6; 10; 16; 25; 40; 60; 100; 160 на избыточное давление до 63 и 160 кгс/см2 16; 25; 40; 60; 100; 160; 250; 400 на избыточное давление до 250 и 300 кгс/см2 |
| Предельные номинальные перепады давлений, кгс/см2 | 0,063; 0,1; 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5-на избыточное давление 250 и 320 кгс/см2 |
| Классы точности | 1;1,5 |
| Верхние пределы измерений | 1; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8 |
| Изготавливаются по | ТУ 25-7310.0063-87 |
| Код ОКП | 42 1253 |
| Габаритные размеры, мм: | 235х205х165 |
| Масса, кг, не более | 16 |

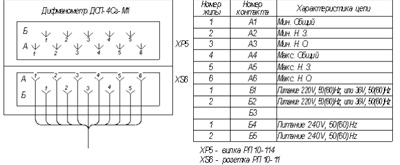

Рис.1. Электрическая схема дифманометра ДСП-4Cr-M1
