Дроссель Д207НВ предназначены для работы в источниках питания радиоэлектронной аппаратуры различного назначения.
Исполнение
Конструктивно дроссель состоит из:
- магнитопровода,
- катушки,
- обоймы
- устройства крепления.
Дроссели изготовляются во всеклиматическом исполнении и для эксплуатации в районах с умеренно-холодным климатом по ГОСТ В 20.39.404-81.
Технические условия: ОЮ0.475.013 ТУ.
Рис.1 Схема электрическая
| Параметры | Значения |
| Индуктивность при номинальном токе | от 0,00015 до 40 Гн |
| Номинальный ток подмагничивания | от 0,02 до 50 А |
| Переменная составляющая | от 0,1 до 35 В |
| Диапазон частот | от 50 до 1000 Гц |
| Минимальная наработка | 20000 часов |
| Температура окружающей среды | -60...85 °С |
| Срок сохраняемости | 20 лет |
| Габаритные размеры | от 34х35х33 до 66х82х89 мм |
| Масса | от 50 до 1550 г |

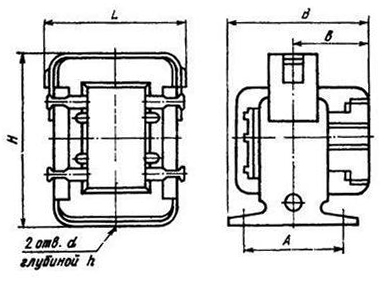

Рис.2 Габаритные размеры
