Электромагнит ЭЛС 3 предназначен для приведения в действие различных пусковых механизмов, приводов, тормозных систем, систем автоматики, запорной апаратуры, клапанов защиты, гидро и пневмо систем.
Конструкция электромагнита
Электромагнит ЭЛС 3 состоит из корпуса с площадкой, катушки с двумя обмотками (включающей и удерживающей), якоря с возвратной пружиной, втулки и крышки, которые закрывают корпус со стороны якоря, колодки с контактными пластинами, крышки и разъема.
Рис.1 Схема электромагнита ЭЛС 3
- корпус;
- крышка;
- якорь;
- катушка;
- пружина;
- шток якоря;
- колодка;
- штепсельный разъем;
- винт;
- изолятор;
- кожух;
- опора;
- штифт;
- подвижный контакт;
- неподвижный контакт.
| Наименование параметра | Значение |
| Сила тока, потребляемая при напряжении 26 В и температуре 20 0С | |
| — При включении первой обмотки, А, не более | 12,5 |
| — При включении второй обмотки, А, не более | 2,2 |
| Номинальное рабочее напряжение, В | 26+3 |
| Номинальное тяговое усилие, Н (кгс) не менее | 73,5(7,5) |
| Номинальный ход якоря, мм | 13+05 |
| Масса электромагнита, не более, кг | 1,3 |

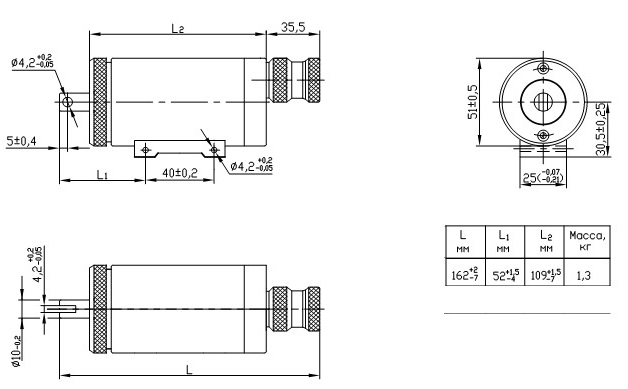

Рис.2 Габаритные, установочные, присоединительные размеры электромагнита ЭЛС 3
