Электромагнит МИС 5100 предназначен для дистанционного управления исполнительными органами станков и механизмов, установленных в закрытых помещениях.
Исполнение
Электромагниты МИС 5100 состоят из таких частей:
- Подвижный якорь (электротехническая сталь).
- Катушка (возбуждает магнитное поле).
- Скоба.
- Неподвижное ярмо (электротехническая сталь).

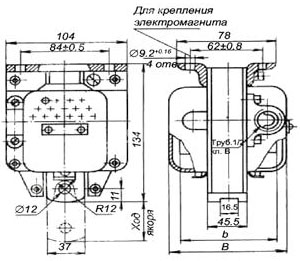

Рис.1. Схема электромагнита МИС 5100
|
Номинальное напряжение, В |
110, 127, 220, 380 |
||
|
Частота, Гц |
50, 60 |
||
|
Режим работы, ПВ% |
100 |
||
|
Тяговое усилие, Н |
60 |
||
|
Противодействующее усилие, Н
|
начальное |
40 |
|
|
конечное |
80 |
||
|
Ход якоря, мм |
25 |
||
|
Число включений в час |
1200 |
||
|
Исполнение по способу воздействия на исполнительный механизм |
тянущее |
||
|
Ток, А |
пусковой
|
110В |
5.2 |
|
127В |
16.6 |
||
|
220В |
10.0 |
||
|
380В |
6.0 |
||
|
рабочий
|
110В |
0.4 |
|
|
127В |
1.4 |
||
|
220В |
1.0 |
||
|
380В |
0.6 |
||
|
Мощность, Вт
|
пусковая |
850 |
|
|
рабочая |
60 |
||
|
Степень защиты, ІР |
20 |
||
|
Масса электромагнита, кг |
3.7 |
||
|
Габаритные размеры, мм (h х l x b)* |
95 х 108 х 104 |
||
*( h - высота, l –ширина, b – глубина)
Работа устройства
Принцип работы данных электромагнитов заключается в том, что когда через катушку проходит электрический ток, металлический сердечник приобретает свойства магнита и создает вокруг электромагнитное поле. У якоря основная функция состоит в передаче усилия.
Электромагниты способны работать в положении горизонтальном или вертикальном. Рекомендуют применять МИС в пространствах, где не содержится очень большого количества пыли, которая могла бы помешать нормальной работе электромагнитов. Воздух не должен содержать примесей агрессивных газов или паров, которые могли бы разрушить структуру металла.
| Параметры | Значения |
| Электромагнит МИС 5100 | 1 шт |
| Паспорт | 1 экз |
| Упаковка | 1 шт |
