Энкодер BE178AS5 (Z=1800, 2000, 2048, 2500)
Наличие:
Под заказ
+7(472)277-75-20
Срок доставки:
до 40 дней
Энкодер BE178AS5 (Z=1800, 2000, 2048, 2500) представляет собой фотоэлектрический преобразователь круговых перемещений.
| Число импульсов на оборот , N | 1800, 2000, 2048, 2500 |
| Напряжение питания | +5В±5%/150мA2 |
| Сигналы на выходе | |
| Каналы | A, B, C, |
| Дефазирование | 90О±35О эл. |
| Коэффициент заполнения | 0,5±0,1 |
| Максимальная частота, fmax | 100 kГц |
| Уровень выходных сигналов | |
| Лог”0” | £0,5 В |
| Лог”1” | ³2,5 В5,25 В |
| Максимальные допустимые обороты | 6000 мин -1 |
| Максимальные рабочие обороты | n=60000.fmax/N мин-1 fmax[kГц], N[имп./об] |
| Степень защиты | IP 41/54 |
| Максимальная нагрузка на вал | |
| Радиальная | 10 Н |
| Осевая | 5 Н |
| Масса | 0,4 кг |
| Рекомендуемая муфта | MC-35, СС 22, СС 32 |
Эксплуатация
Оптимальными условиями для использования энкодера BE178AS5 (Z=1800, 2000, 2048, 2500) являются:
- температура окружающей среды 0°С до +40 °С.
- относительная влажность воздуха 85% при 25°С

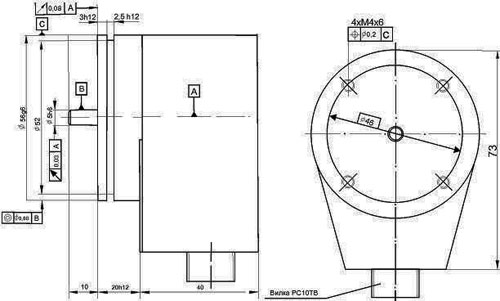

Рис.1. Габаритный чертеж энкодера BE178AS5 (Z=1800, 2000, 2048, 2500)
