Фильтр защитный ФЗ-1 УТС 442.00.00.00 предназначен для защиты оборудования, электрических и электронных устройств от воздействия перенапряжений вследствие коммутаций и атмосферных разрядов.
Конструктивные данные
- Конструктивно фильтр выполнен в металлическом корпусе. Сверху на корпусе закреплена клеммная колодка для внешних подключений. В верхней части корпуса фильтра ФЗ-1 выполнена просечка для возможности наблюдения за индикатором исправности ограничительного элемента.
- Степень защиты, обеспечиваемая оболочкой, – IP30 по ГОСТ 14254.
- Габаритные размеры – не более 86х115х95 мм.
- Масса фильтра ФЗ-1 – не более 1,0 кг.

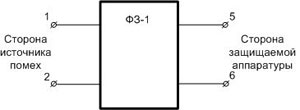

Рисунок.1. Схема внешних подключений фильтра ФЗ-1
| Параметры | Значения |
| Величина напряжения переменного тока частотой от 25 до 1000 Гц, пропускаемого фильтром | не более 250 В |
| Падение напряжения на фильтре (при токе нагрузки не более 2,5 А) | не более ± 5 % от уровня напряжения на входе фильтра |
| Величина напряжения постоянного тока, пропускаемого фильтром | не более 350 В |
| Величина напряжения, ограниченного фильтром ФЗ-1 на его выходе при входном импульсе 2 кВ | не более 700 В |
Условия эксплуатации
Фильтр ФЗ-1 предназначен для работы при температуре окружающего воздуха от минус 40 до плюс 50 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).
