Фотодиод УФД13М

Фотодиод УФД13М применяется в датчиках ближнего ИК излучения.

Технические характеристики

• Площадь фоточувствительного элемента - 37мм2;
• Режим работы изделия фотодиод УФД13М - фотодиодный;
• Напряжение смещения - не более 135В;
• Темновой ток каждого ФЧЭ при Uсм=135В - не более 3мкА;
• Темновой ток охранного кольца при Uсм=135В - не более 100мкА;
• Область спектральной чувствительности изделия фотодиод УФД13М - 0,4мкм-1,1мкм;
• Токовая монохроматическая чувствительность при подаче рабочего напряжения при λ=1,06мкм, Uсм=135В - не менее 0,25А/Вт;
• Емкость изделия фотодиод УФД13М при при Uсм=135В - не более 14пФ;
• Кремниевый четырехэлементный радиально-секторный фотодиод;
• Герметичное исполнение;
• Корпус изделия фотодиод УФД13М - металлостеклянный;
• Минимальная наработка - 5000 часов;
• Минимальный срок хранения - 10 лет;

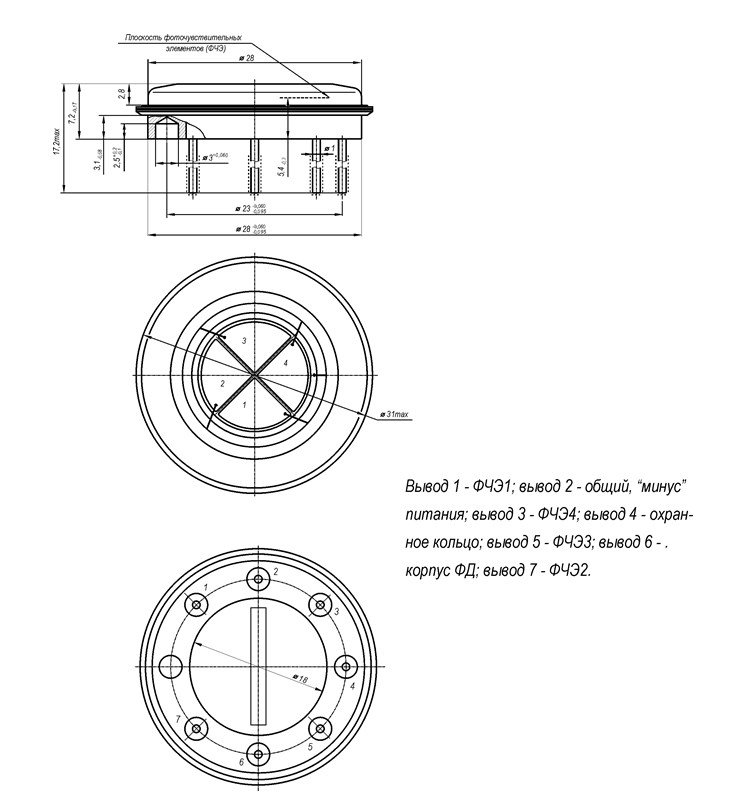

Рис.1 Схема габаритных размеров фотодиода УФД13М

Гарантия

Изготовитель гарантирует соответствие качества изделия фотодиод УФД13М требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

Условия эксплуатации

• Диапазон рабочих температур, С от минус 60 до 85
• Относительная влажность воздуха, %, при температуре, С до 98 при 40
