Фотодиод УФД23

Фотодиод УФД23 используются в датчиках видимого и ближнего ИК-излучения, а также для научных исследований.

• Одноэлементный кремниевый p-i-n-фотодиод;
• высокое быстродействие;
• герметичное исполнение;
• металлостеклянный корпус с плоским стекляным входным окном;
• высокая механическая прочность.

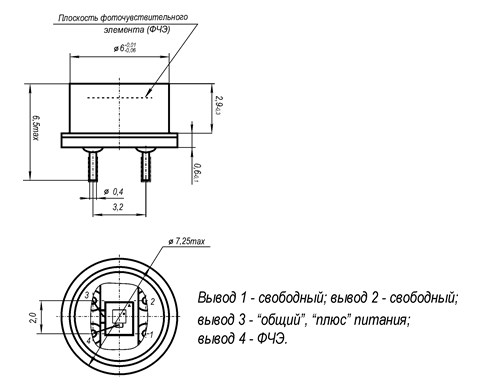

Рис.1 Схема габаритных размеров фотодиода УФД-23

Технические характеристики

• Размер ФЧЭ, ммхмм  0,8х0,8
• Количество ФЧЭ, шт. 1
• Режим включения фотодиодный
• Темновой ток ФД ФД (Uсм = 10 В, to = 20 оС), нА, не более 10,0
• Область спектральной чувствительности по уровню 10 % от максимума, мкм 0,38÷1,1
• Токовая монохроматическая чувствительность ФД (Uсм = 10 В, λ = 0,63 мкм), А/Вт, не менее 0,3
• Емкость ФД (Uсм = 10 В), пФ, не более 10,0
• Постоянная времени ФД (Uсм = 10 В, Rн = 200 Ом, λ = 0,.63 мкм), нс, не более  10,0

Условия эксплуатации

• Диапазон рабочих темпеpатуp, С от минус 50 до 65
• Относительная влажность воздуха, %, при температуре, С до 98 пpи 35
