Германиевые быстродействующие фотодиоды ФД287

Германиевые быстродействующие фотодиоды ФД287 используются в датчиках видимого и ближнего ИК-излучения, а также для научных исследований.

Технические характеристики

• Эффективный диаметр фоточувствительного элемента, мм 1
• Область спектральной чувствительности, мкм  0,6 - 1,8
• Токовая монохроматическая чувствительность (λ = 1,55 мкм), A/Bт, не менее 0,7
• Длина волны максимума спектральной характеристики чувствительности,мкм 1,5 - 1,55
• Неравномерность чувствительности по эффективному фоточувствительному элементу, %, не более   ±5,0
• Режим включения - фотодиодный (Uсм ≤ 10 В)
• Темновой ток при 20 оС, при подаче напряжения Uсм = 10 В, мкА, не более 4,0
• Время нарастания по уровню 0,1 - 0,9 (λ = 0,85 мкм), с, не более 10х10-9
• Корпус - металлостекляный
• Масса, г, не более 5

Условия эксплуатации

• Диапазон рабочих температур, С  от минус 45 до 55
• Относительная влажность воздуха, %, при температуре, С до 93 при 40

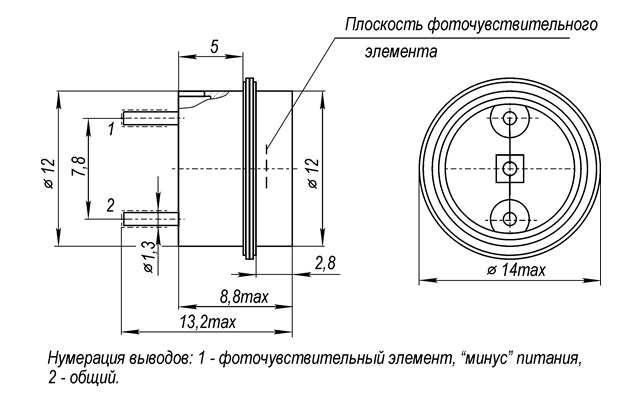

Рис.1 Схема габаритных размеров фотодиода ФД-287
