Контроллер насосной станции МСК-108

Контроллер насосной станции МСК-108 предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различного рода резервуарах путем управления электродвигателем (электродвигателями) одного или двух насосов.

Функциональные возможности

Контроллер МСК-108 обеспечивает:

• поддержание заданного уровня жидких веществ обеспечивается управлением:
  • при однофазном двигателе мощностью до 1 кВт – встроенным реле нагрузки;
  • при трехфазном двигателе или при однофазном двигателе мощностью более 1 кВт - управлением катушкой магнитного пускателя (контактора).
• управление электродвигателем (электродвигателями) одного или двух насосов как в автоматическом режиме по одному из встроенных в устройство алгоритмов.
• работу с различными по электропроводности жидкостями – водопроводной или загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.

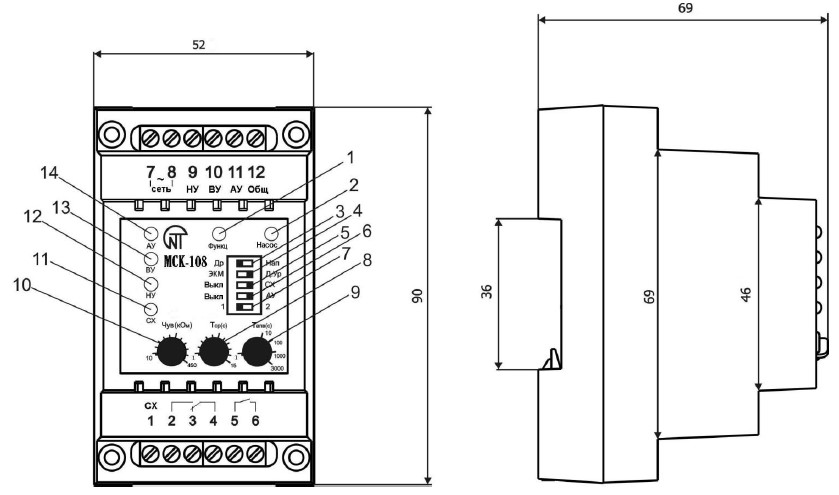

Рис.1 Схема габаритных размеров контроллера МСК-108.

1. Зеленый светодиод Функц горит при замкнутом контакте функционального реле.
2. Зеленый светодиод Насос горит при замкнутом контакте реле насоса.
3. Переключатель Др – Нап устанавливает режим Дренаж или Наполнение.
4. Переключатель ЭКМ – Д.Ур устанавливает режим Наполнение с датчиками давления или датчиками уровня.
5. Переключатель ВЫКЛ – СХ запрещает или разрешает работу датчика сухого хода.
6. Переключатель ВЫКЛ – АУ запрещает или разрешает работу датчика аварийного уровня.
7. Переключатель 1 – 2 задает количество используемых насосов.
8. Ручка управления Тср(с) регулирует время задержки реакции датчика (гидроудар).
9. Ручка управления Тапв(с) регулирует время АПВ после аварии датчика СХ.
10. Ручка управления Чув(кОм) регулирует сопротивление датчиков для жидкости.
11. Двухцветный светодиод СХ горит зеленым светом, если уровень жидкости выше датчика сухого хода; горит красным светом, если уровень жидкости, ниже датчика сухого хода; мигает зеленым, если уровень жидкости выше датчика сухого хода, но время АПВ не истекло; не горит, если переключатель ВЫКЛ – СХ в положении ВЫКЛ.
12. Двухцветный светодиод НУ горит зеленым светом, если уровень жидкости выше датчика нижнего уровня. Если уровень жидкости ниже датчика нижнего уровня, то в режиме Наполнение горит красным светом, а в режиме Дренаж мигает зеленым светом.
13. Красный светодиод ВУ горит, если уровень жидкости выше датчика верхнего уровня.
14. Красный светодиод АУ горит, если уровень жидкости выше датчика аварийного уровня; не горит, если уровень жидкости ниже датчика аварийного уровня или переключатель ВЫКЛ – АУ в положении ВЫКЛ.

Эксплуатация

Оптимальными условиями для использования контроллера МСК-108 являются:

• температура окружающей среды от -35 до + 55?С,
• атмосферное давление от 84 до 106,7 кПа,
• относительная влажность воздуха 30 ... 80% при температуре +25?С.
