Кран запорный предназначен для запирания подачи хлор-газа в хлоратор. Корпус крана изготовлен из латуни. Соединительная резьба 3/4 G х 3/4 G. Максимальное давление 0,6 мПа (6 кгс/см кв.).
| Параметры | Значения |
| Условный проход DУ, мм | 10 |
| Материал корпуса | ЛЦ-40Сд ГОСТ 17711-93 |
| Температура рабочей среды | от минус 40 до 50 ºС |
| Давление рабочей среды | РР = 0,4 (4) МПа (кгс/см2), не более |
| Максимальный крутящий момент на шпинделе | 0,5 кгс.м |
| Масса | 0,25 кг, не более |
| Уплотнитель сальника | спецрезина ИРП – 1314 – 1С ГОСТ 8752-73 |
| Рабочее положение клапана | любое |
| Пропуск среды в затворе | по I классу ГОСТ 9544-75 А классу ГОСТ 9544-93 (Rus) |
| Герметичность относительно внешней среды | по ОСТ 5.0170-81, класс V |
| Направление подачи рабочей среды | «под золотник» |
| Тип корпуса | угловой |
| Уплотнение в затворе | «металл по фторопласту», конусное |
| Управление крана | ручное |
| Показатели надежности |
|

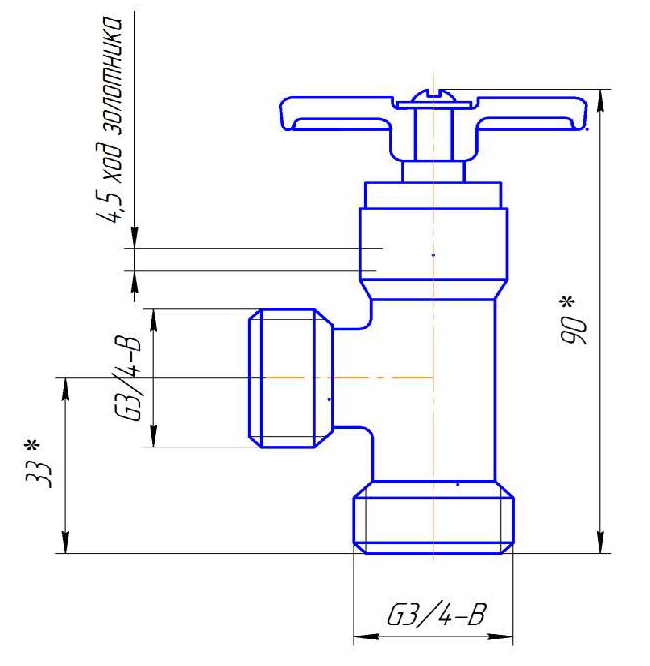

Рис.1 Габаритные размеры крана ХЛ.01.000
