Микросборка гибридная интегральная ДК-1М
Наличие:
Под заказ
+7(472)277-75-20
Срок доставки:
до 40 дней
Микросборка гибридная интегральная ДК-1М реализует двухпульсный канал системы импульсно-фазового управления тиристорным преобразователем с повышенным быстродействием.
| Параметры | Вывод платы | Величина |
| Напряжение питания (P5), В | 28 | 4.75 - 5.25 |
| Напряжение питания (N), В | 1 | минус (12-15) |
| Напряжение питания (P), В | 15 | 12-15 |
| Ток потребления от источника питания Р5, мА | 28 | 50 |
| Ток потребления от источника питания N, мА | 1 | 20 |
| Ток потребления от источника питания P, мА | 15 | 15 |
| Входной ток, мА | 5 | 2.5 |
| Входной ток, мА | 4 | 7.5 |
| Ток нагрузки по цепи выходных импульсов, мА | 21, 22, 23, 25 | 100 |
| Ток утечки "закрытого" вывода, мА | 21, 22, 23, 25 | 0.1 |
| Диапазон времени задержки выходного импульса, мс | 21, 22, 23, 25 | 0.5-9.0 |
| Максимальная длительность выходных импульсов, мс | 21, 22, 23, 25 | 1.6 |
| Асимметрия противофазных импульсов, мс | 21, 22, 23, 25 | 0.11 |
| Уровень логической единицы, В | 13, 18, 20, 27 | 2.4 |
| Уровень логического нуля, В | 13, 18, 20, 27 | 0.4 |
| Масса, г | 25 | |

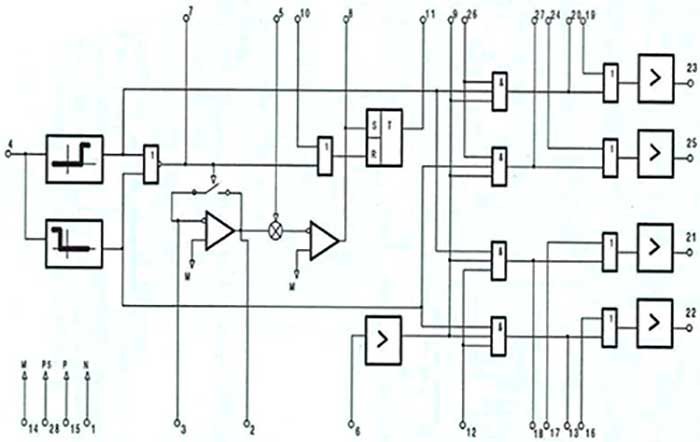

Рис.1. Структурная схема микросборки гибридной интегральной ДК-1М
