Патрон ПШМ-1

Патрон ПШМ-1 предназначен для крепления лампы и для подведения электрического тока от источников питания к электродам лампы в цепях сигнализации радиоэлектронной аппаратуры.

Технические характеристики

• Патрон ПШМ 1 для ламп I max – 0,54А, U max - 36В с цоколем B9s/14 по ГОСТ 17100-79.
• Диапазон рабочих температур от -60 °С до +85 °С.
• Минимальная наработка на отказ по приемкам «1», «3» – 10 000 часов, по приемкам «5», «7» – 20 000 часов.
• Способ крепления – гайка.
• Габаритные размеры (мах) Ø20,5х39,8 мм с лампой.
• Масса 9,1 г.
• Минимальный срок сохраняемости - 15 лет для приемки "1" и "3", 20 лет для приемки "5" и "7".

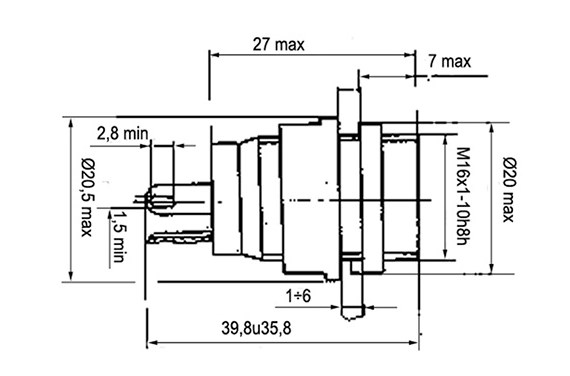

Рис.1 Схема габаритных и присоединительных размеров патрона ПШМ-1
