Преобразователь ELL 4004-222-40 предназначен для прецизионного управления скоростью, моментом или позицией двигателей постоянного тока с независимым возбуждением для главных приводов и приводов подачи.

Структура условного обозначения
тип преобразователя   4 - для двигателей с независимым возбуждением
номинальный ток якоря ХХX1 003 - 30А, 004 - 40А ...009 -9 0А ....070 - 700А
исполнение силового блока X2 1- нереверсивный, 2 - реверсивный
напряжение сети питания Х3 1 - 3х230В, 2 - 3х400В
максимальный диапазон тока возбуждения Х4 1 -4.7А, 2 - 12.0А, 3 - 20.0А
способ управления X5

1 - базовая серия с управлением скоростью и моментом,

2 - серия с управлением позицией от внутреннего задания и с MODBUS,

3 - серия с управлением позицией от внутреннего задания, с MODBUS и с функцией для активной компенсации механического люфта

4 - серия с управлением позицией от внутреннего задания, с управлением позицией с импульсным заданием и с функцией для активной компенсации механического люфта
аналоговые выходы X6

0 - без модуля аналоговых выходов, 1 - 2 выхода 8bit, 2 - 2 входа 10bit, 3 - 2 входа 12bit

Эксплуатация

Тиристорные преобразователи серии ELL 4004-222-40 могут работать, сохранятся и транспортироваться при следующих условиях:

  • температура окружающей среды – от 0º до 50º С;
  • максимальная относительная влажность воздуха 80% при температуре 30º С;
  • высота над уровнем моря – не более 1000 м;
  • взрывобезопасная среда без наличия агрессивных газов и пара в концентрации, разрушающей металлы и изоляцию, и не должна быть насыщена токопроводящей пылью;
  • в закрытых помещениях, без наличия прямого воздействия солнечной радиации;
  • допустимые вибрации частотой от 1 до 35 Hz и ускорение не более 4,9 m/s2.
Технические характеристики

Преобразователь, тип:

4004

Номинальный ток якоря, A

40

Максимальный ток якоря, A

80

Напряжение силового питания, V

3х380,+10 / –15%

Частота силового напряжение питания, Hz

45 ÷ 65

Максимальное напряжение якоря, V

440

Динамическое токоограничение якоря

Программируемое по функцию1/n

Максимальный диапазон

номинального тока возбуждения, A

4.7 / 12 / 20

Максимальное напряжение возбуждения

320VDC при UF= 380VAC

Датчик обратной связи по скорости/ позиции

Тахогенератор, энкодер или ЭДС/энкодер

Задание для скорости

Аналоговое / параллельный код /серийный интерфейс

Задание для позиции

Внутреннее цифровое задание /серийный интерфейс

Диапазон регулирования скорости

1:10000

Ориентированное торможение

Встроенное

Максимальное напряжение

тахогенератора, V

± 193при NMAX

Аналоговый вход

±10V/0 ÷ 10V/ 0 ÷ –10V, 10ком

Аналоговыe выходы

2выхода,±10V, 2 mA

Цифровые входы

18 входов, ± 24V, 10mA

Цифровые выходы

5 выходов релейного типа, 100VAC/ 0.3A, 24VDC/ 0.3A

Серийные интерфейсы

RS232Cдо 9600 bps

RS422/RS485 до 115 200 bps

Режим работы

Продолжительный S1

Степень защиты

ІP 20

Комплект поставки

  • Преобразователь ELL 4004-222-40 - 1 шт,
  • Инструкция - 1 экз,
  • Упаковка - 1 шт.

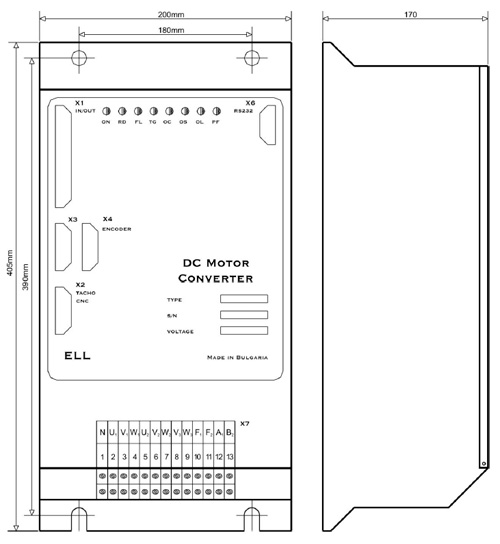

Рис.1. Чертеж преобразователя ELL 4004-222-40
