Преобразователь ELL 4009-222-10

Преобразователь ELL 4009-222-10

Голосов пока нет
Наличие:
Под заказ
+7(472)277-75-20
mail@d-c-k.ru
Срок доставки: до 40 дней

Преобразователь ELL 4009-222-10 предназначен для прецизионного управления скоростью, моментом или позицией двигателей постоянного тока с независимым возбуждением для главных приводов и приводов подачи.

Функциональность

Преобразователь ELL 4009-222-10 обеспечивает:

  • Защиту от повреждения силового модуля,
  • Защиту от потери фазы,
  • Защиту от заклинивания электродвигателя,
  • Защиту от превышения допустимой скорости,
  • Защиту от отказа датчика скорости,
  • Защиту от перегорания предохранителя в силовой цепи,
  • Ограничение по току,
  • Ограничение перенапряжения,
  • Самодиагностику,
  • Защиту от перегрузки по максимальному току,
  • Защиту от перенапряжения,
  • Защиту от пониженного напряжения

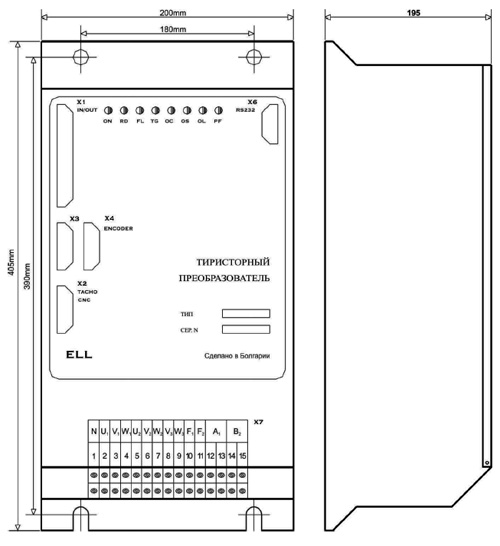

Рис.1. Схема габаритных размеров преобразователя ELL 4009-222-10
Рис.1. Схема габаритных размеров преобразователя ELL 4009-222-10

Технические характеристики

Преобразователь, тип:

4009

Номинальный ток якоря, A

90

Максимальный ток якоря, A

180

Напряжение силового питания, V

3х380,+10 / –15%

Частота силового напряжение питания, Hz

45 ÷ 65

Максимальное напряжение якоря, V

440

Динамическое токоограничение якоря

Программируемое по функцию1/n

Максимальный диапазон

номинального тока возбуждения, A

4.7 / 12 / 20

Максимальное напряжение возбуждения

320VDC при UF= 380VAC

Датчик обратной связи по скорости/ позиции

Тахогенератор, энкодер или ЭДС/энкодер

Задание для скорости

Аналоговое / параллельный код /серийный интерфейс

Задание для позиции

Внутреннее цифровое задание /серийный интерфейс

Диапазон регулирования скорости

1:10000

Ориентированное торможение

Встроенное

Максимальное напряжение

тахогенератора, V

± 193при NMAX

Аналоговый вход

±10V/0 ÷ 10V/ 0 ÷ –10V, 10ком

Аналоговыe выходы

2выхода,±10V, 2 mA

Цифровые входы

18 входов, ± 24V, 10mA

Цифровые выходы

5 выходов релейного типа, 100VAC/ 0.3A, 24VDC/ 0.3A

Серийные интерфейсы

RS232Cдо 9600 bps

RS422/RS485 до 115 200 bps

Режим работы

Продолжительный S1

Степень защиты

ІP 20

Работа устройства

Преобразователи обеспечивают четырeквадрантноe двухзонное управление скоростью двигателя с возможностью для работы в трех зонах.

  • первая зона – работа с постоянным крутящим моментом;
  • вторая зона – работа с постоянной мощностью;
  • третья зона – работа с уменьшением мощности.

Устройство предназначено для применения на оборудовании различного типа, выполняющем операции резания или механической обработки, полировки, гибки, шлифовки или выпрямления. Устройство применимо в различных областях промышленности, таких как металло- и деревообрабатывающая промышленность, обработка листового металла, камня, резины, текстиля и прочее.
