Преобразователь ELL 4016-222-40

Name: Преобразователь ELL 4016-222-40
Availability: PreOrder

Наличие:

Под заказ

+7(472)277-75-20

mail@d-c-k.ru

Срок доставки: до 40 дней

Преобразователь ELL 4016-222-40 предназначен для прецизионного управления скоростью, моментом или позицией двигателей постоянного тока с независимым возбуждением для главных приводов и приводов подачи.

Область применения

Преобразователь используется:

для деревообрабатывающих станков,
для станков с ЧПУ,
для станков производящих мебель,
для фрезерных станков,
для строгальных станков,
для резьбонарезных станков,
для токарных станков,
для сверлильных станков,
для шлифовальных станков,
для зубообрабатывающих станков

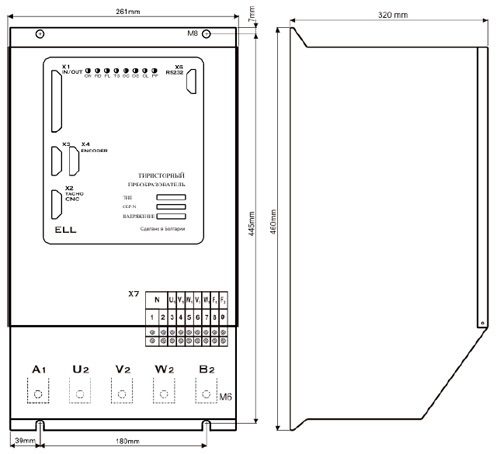

Рис.1. Схема габаритных размеров преобразователя ELL 4016-222-40

Технические характеристики
Преобразователь, тип:	4016
Номинальный ток якоря, A	165
Максимальный ток якоря, A	335
Напряжение силового питания, V	3х380,+10 / –15%
Частота силового напряжение питания, Hz	45 ÷ 65
Максимальное напряжение якоря, V	440
Динамическое токоограничение якоря	Программируемое по функцию1/n
Максимальный диапазон номинального тока возбуждения, A	4.7 / 12 / 20
Максимальное напряжение возбуждения	320VDC при UF= 380VAC
Датчик обратной связи по скорости/ позиции	Тахогенератор, энкодер или ЭДС/энкодер
Задание для скорости	Аналоговое / параллельный код /серийный интерфейс
Задание для позиции	Внутреннее цифровое задание /серийный интерфейс
Диапазон регулирования скорости	1:10000
Ориентированное торможение	Встроенное
Максимальное напряжение тахогенератора, V	± 193при NMAX
Аналоговый вход	±10V/0 ÷ 10V/ 0 ÷ –10V, 10ком
Аналоговые выходы	2выхода,±10V, 2 mA
Цифровые входы	18 входов, ± 24V, 10mA
Цифровые выходы	5 выходов релейного типа, 100VAC/ 0.3A, 24VDC/ 0.3A
Серийные интерфейсы	RS232Cдо 9600 bps RS422/RS485 до 115 200 bps
Режим работы	Продолжительный S1
Степень защиты	ІP 20
