Распределители РЕХ 10.3, РЕХ 16.2, РЕХ 20.3

Распределители с электрогидравлическим управлением типа РЕХ 10.3, РЕХ 16.2, РЕХ 20.3 стыкового монтажа предназначены для реверсирования движения рабочих органов станков (или других машин).

Принцип работы

При обесточенных электромагнитах золотник управления и главный золотник, на который действуют пружины, находятся в среднем положении; при этом обе полости под торцами главного золотника сообщены со с сливом. При включении одного из электромагнитов, золотник управления перемещается в крайнее положение, пропуская масло из системы управления к торцу главного золотника. При этом последний перемещается в крайнее положение, соединяя одну полость рабочего цилиндра с потоком масла от насоса, а другую — со сливом.

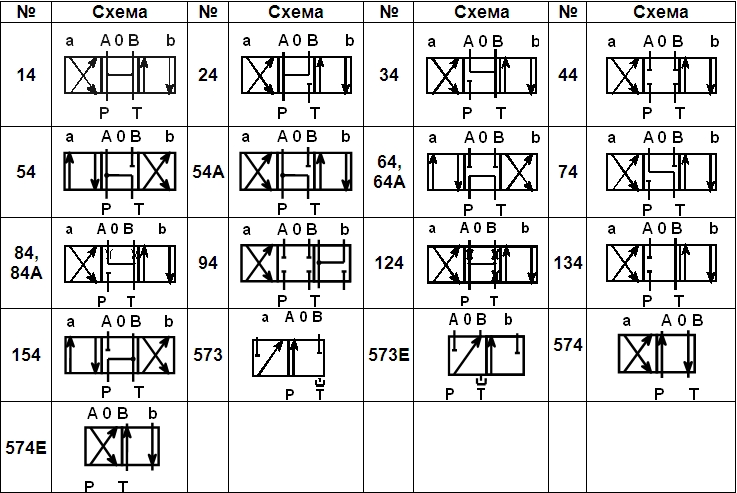

рис. 1 - Схемы распределения потока рабочей жидкости РЕХ 10.3, РЕХ 20.3

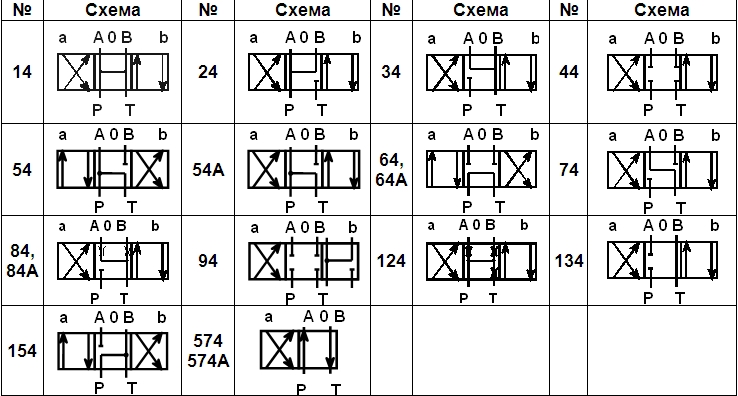

рис. 2 - Схемы распределения потока рабочей жидкости РЕХ 16.2

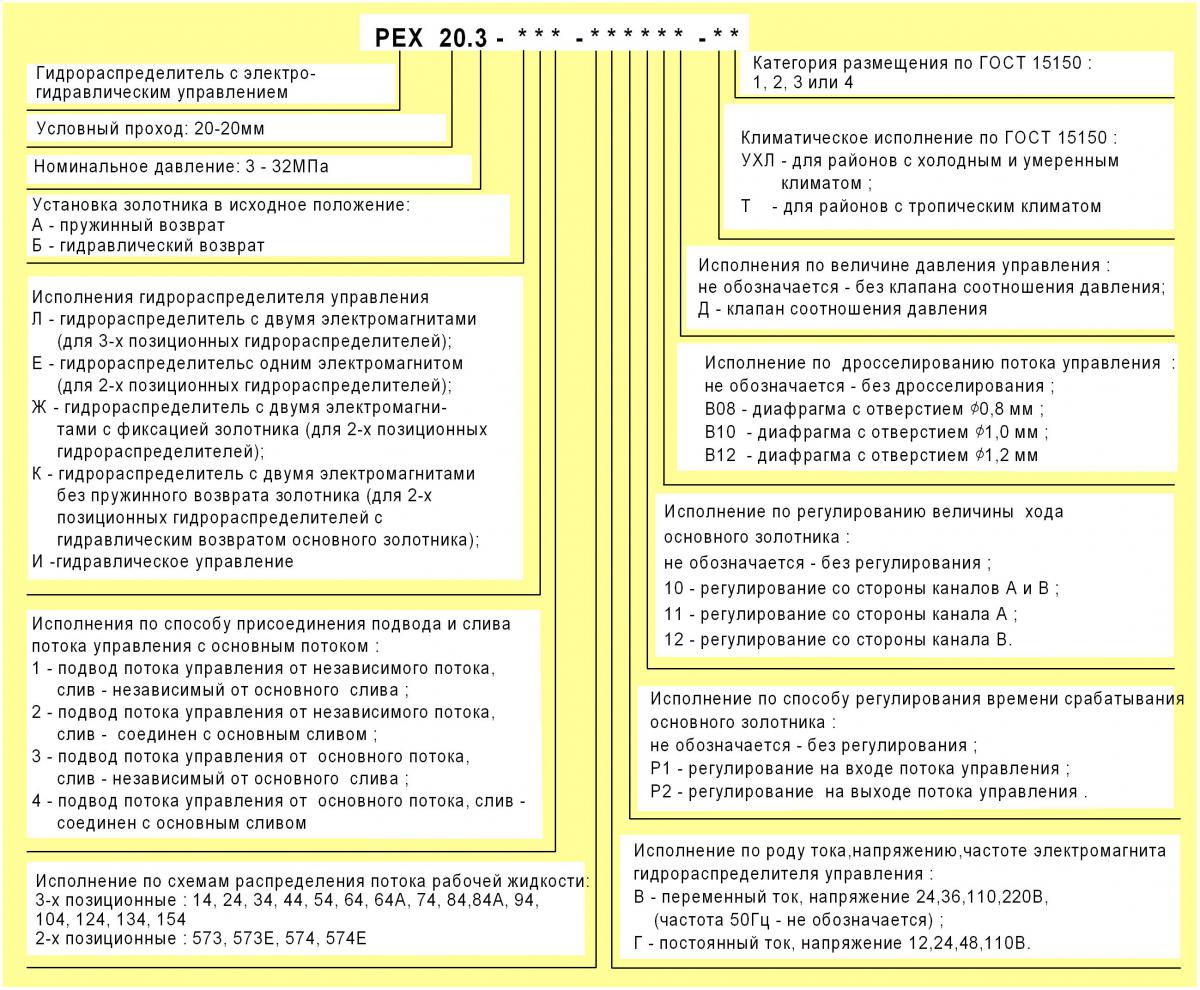

Схема условного обозначения

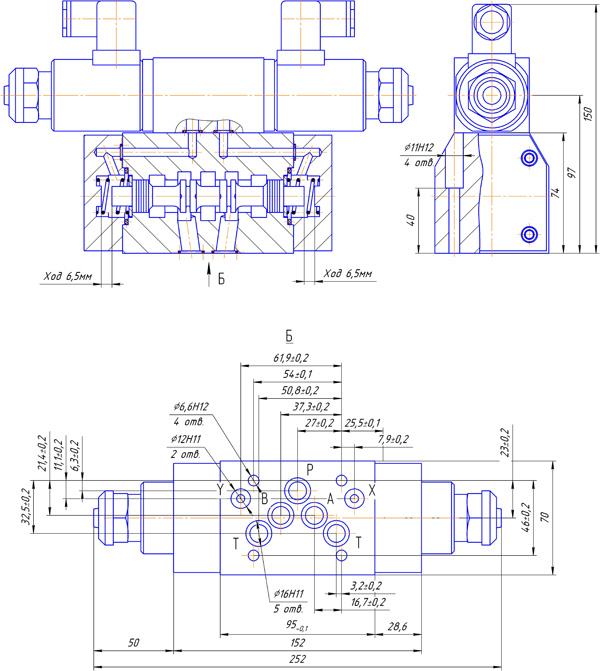

рис. 3 - Габаритные размеры РЕХ 10.3

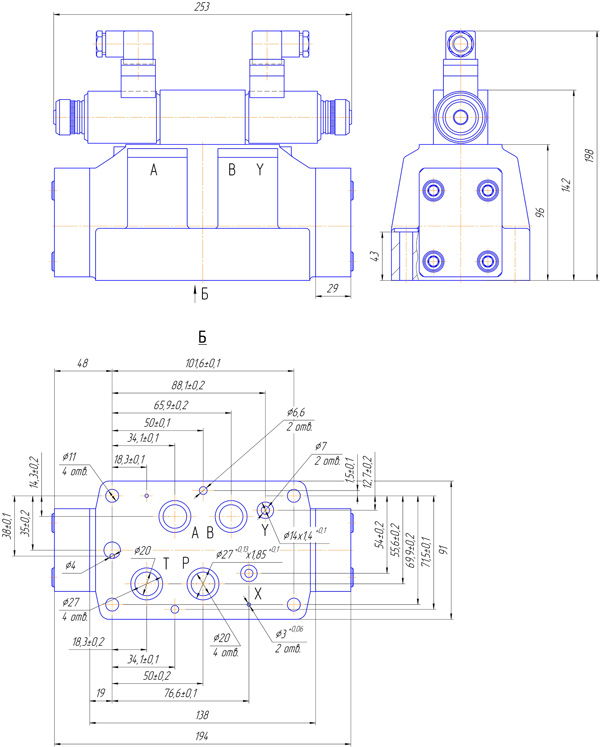

рис. 4 - Габаритные размеры РЕХ 16.2

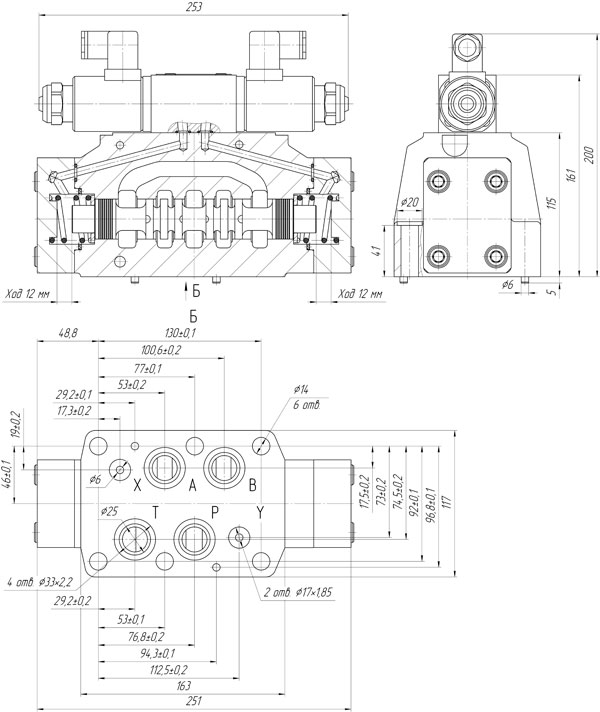

рис. 5 - Габаритные размеры РЕХ 20.3
