Реле электронное РЭ3-2х24/50

Реле электронное РЭ3-2х24/50 УТС 331.00.00.00 предназначено для коммутации нагрузок мощностью не более 50 А.

Конструктивные особенности

• Конструкция реле обеспечивает установку в штепсельные розетки реле НМШ.
• Степень защиты реле, обеспечиваемая оболочкой, – ІР20 по ГОСТ 14254.
• Габаритные размеры – не более 86х110х200 мм.
• Масса реле РЭ3-2х24/50 – не более 1,1 кг.

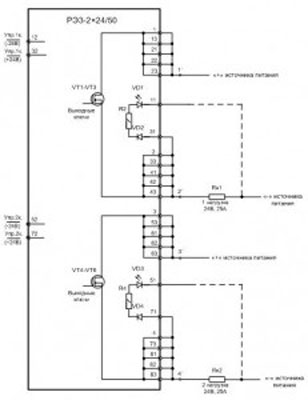

Рис.1. Схема подключения реле РЭ3-2х24/50 при организации «плюса» к нагрузке

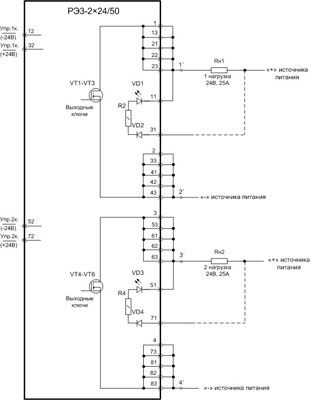

Рис.2. Схема подключения реле РЭ3-2х24/50 при организации «минуса» к нагрузке

Условия эксплуатации

Реле РЭ3-2х24/50 предназначено для работы при температуре окружающего воздуха от минус 40 до плюс 60 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).
