Реле напряжения полупроводниковое РНП-М2 УТС 196.00.00.00 предназначено для работы в качестве универсального аварийного реле переменного тока или режимного реле источника постоянного тока в устройствах электропитания железнодорожной автоматики.
Конструктивные данные
- Конструкция реле обеспечивает размещение в штепсельные розетки реле НМШ.
- Степень защиты реле, обеспечиваемая оболочкой, – ІР30 по ГОСТ 1425.
- Габаритные размеры – не более 112х87х200 мм.
- Масса реле РНП-М2 – не более 1,2 кг.
Рис.1. Схема подключения реле РНП-М2 при питании от источника переменного тока

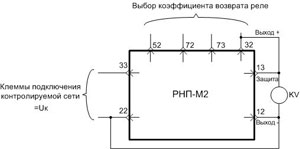

Рис.2. Схема подключения реле РНП-М2 при питании от источника постоянного тока
| Параметры | Значения |
| Номинальное напряжение питания контролируемой сети, Uн |
|
| Номинальное выходное напряжение постоянного тока при включенной нагрузке (реле НМШ2-900) | (24 ± 3) В |
| Коэффициент возврата реле РНП-М2, Кп | от 0,75 до 0,95 |
Напряжение прямого опрокидывания (притяжения) при выведенном на минимум резисторе «Uп» (соответствует минимальному порогу срабатывания реле РНП-М2), не более:
|
185 В 20 В |
|
Пороговые значения срабатывания реле РНП-М2 при номинальном напряжении питания 230 В контролируемой сети переменного тока, Uн:
|
198±2 В 187±2 В |
| Мощность, потребляемая реле с включенной нагрузкой, Рпотр, при питании от сети переменного тока | не более 8 В·А |
| Допускаемые отклонения порогового значения напряжения постоянного тока при воздействии граничных значений климатических факторов | не более ± 2 % |
| Установка | в штепсельные розетки реле НМШ |
| Напряжение питания, В | Пороговые значения срабатывания реле РНП-М2, В | |
| прямого опрокидывания (притяжения) | обратного опрокидывания (отпадания) | |
| 110 | от 96,5 до 101,5 | от 91,0 до 95,5 |
| 380 | от 334,0 до 350,0 | от 315,0 до 330,0 |
| Контролируемое напряжение, В | Клеммы подключения контролируемой сети | Перемычки |
| 110 | 21, 81 | 21-61-62, 41-81-82 |
| 230 | 21, 81 | 61-41 |
| 380 | 42, 81 | 41-61, 82-21 |
Условия эксплуатации
Реле РНП-М2 предназначено для работы при температуре окружающего воздуха от минус 40 до плюс 65 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).
