Реле напряжения универсальное РНУ3
Наличие:
Под заказ
+7(472)277-75-20
Срок доставки:
до 40 дней
Реле напряжения универсальное РНУ3 УТС 080.00.00.00 предназначено для работы в устройствах электропитания железнодорожной автоматики (совместно с выходным электромагнитным реле НМШ1-1440) в качестве аварийных реле в трехфазных с нулем сетях переменного тока с номинальным фазным напряжением 230 В частотой 50 Гц и в трехфазных без нуля сетях с линейным напряжением 230 В частотой 50 Гц.
Конструктивные данные
- Конструкция реле обеспечивает размещение в штепсельные розетки реле НМШ.
- Степень защиты, обеспечиваемая оболочкой, – ІР30 по ГОСТ 14254.
- Габаритные размеры – не более 112х87х200 мм.
- Масса реле РНУ3 – не более 1,0 кг.

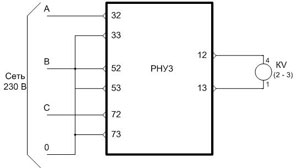

Рис.1. Внешние подключения реле РНУ3 в трехфазных с нулем сетях переменного тока с номинальным фазным напряжением 230 В

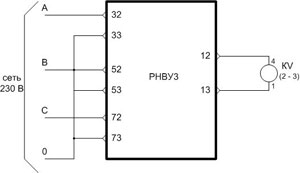

Рис.2. Внешние подключения реле РНУ3 в трехфазных без нуля сетях с линейным напряжением 230 В
| Параметры | Значения |
| Фазовое напряжение при питании реле РНУ3 в трехфазной с нулем сети переменного тока или линейное напряжение при питании в трехфазной без нуля сети | от 207,0 до 241,5 В частотой 50 Гц |
Пороговые значения срабатывания реле:
|
от 196 до 200 В от 183 до 190 В от 18 до 26 В при напряжении сети от 207,0 до 241,5 В |
| Ток, потребляемый реле РНУ3 на выводе 32 при включенной нагрузке | не более 30 мА (при напряжении сети 241,5 В) |
| Допускаемые отклонения от номинальных значений прямого и обратного опрокидывания при воздействиях граничных значений климатических факторов | не более ± 2% |
Примечание.При необходимости реле РНУ3 может быть настроено на напряжение прямого и обратного опрокидывания (притяжения) во всем диапазоне контролируемой сети;
Условия эксплуатации
Реле РНУ3 предназначено для работы при температуре окружающего воздуха от 1 до 40 °С (вид климатического исполнения УХЛ, категория размещения 4 по ГОСТ 15150).
