Реле ОМ-310

Реле ОМ-310 предназначен для отключения нагрузки при превышении потребителем заданного уровня активной мощности в соответствии с выбранным алгоритмом работы.

Функциональные возможности

Реле ограничения мощности ОМ-310 обеспечивает:

• контроль активной мощности, потребляемой потребителем (нагрузкой) в трехфазных сетях,
• полное отключение питания потребителя (нагрузки) при превышении активной мощностью установленного значения основного порога (значение основного порога задается пользователем),
• частичное отключение питания потребителя (нагрузки) при превышении активной мощностью установленного значения дополнительного порога (значение дополнительного порога задается пользователем);
• защиту потребителя при некачественных параметрах электрической сети;
• измерение и индикацию параметров трехфазной электрической сети (действующих значений фазных и линейных напряжений, напряжений прямой, обратной и нулевой последовательностей,действующих значений фазных токов, потребляемой нагрузкой активной, реактивной и полной мощности, косинусафи)
• оповещение об аварийных ситуациях,
• дистанционное подключение и отключение нагрузки по интерфейсу RS-232/RS485 или внешним выключателем.

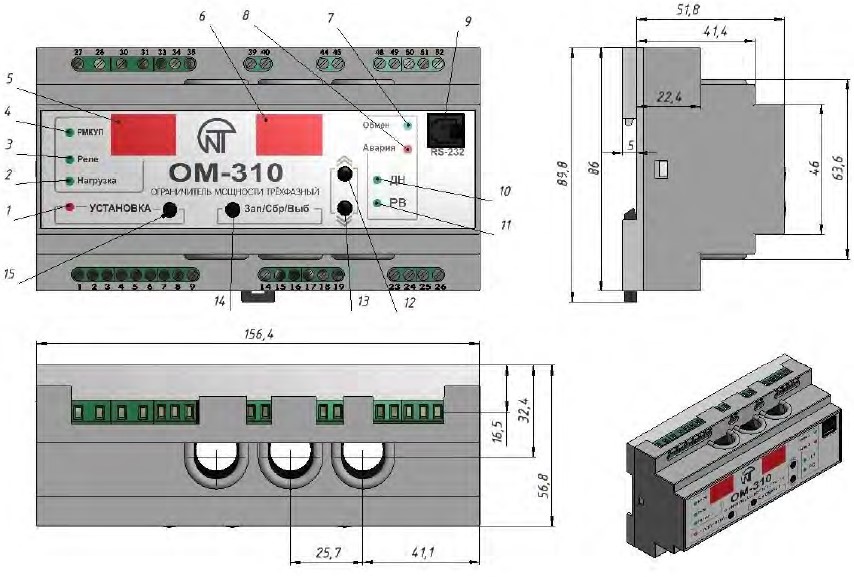

Рис.1 Схема габаритных размеров ограничителя мощности ОМ-310.

1. Красный светодиод УСТАНОВКА - горит, когда ОМ-310 находится в режиме установки параметров.
2. Зеленый светодиод НАГРУЗКА - горит, когда реле нагрузки включено.
3. Зеленый светодиод РЕЛЕ - горит, когда функциональное реле включено.
4. Зеленый светодиод РМКУП - горит, когда ОМ-310 находится в режиме РМКУП.
5. Трехразрядный индикатор мнемоники параметра.
6. Трехразрядный индикатор значения параметра.
7. Синий светодиод ОБМЕН - горит, когда идет обмен данными с ПК.
8. Красный светодиод АВАРИЯ.
9. Разъем для подключения ОМ-310 к ПК по RS-232.
10. Зеленый светодиод ДН горит, когда функциональное реле ОМ-310 работает в режиме управления
    дополнительной нагрузкой.
11. Зеленый светодиод РВ горит, когда функциональное реле ОМ-310 работает в режиме реле време-
    ни и мигает, когда функциональное реле ОМ-310 работает в режиме сигнализации превышения основного
    порога активной мощности.
12. Кнопка  ВВЕРХ - листание индицируемых параметров в режиме просмотра параметров
    и листание меню в режиме установки параметров.
13. Кнопка ВНИЗ - листание индицируемых параметров в режиме просмотра параметров
    и листание меню в режиме установки параметров.
14. Кнопка Зап/Сбр/Выб - запись параметров в режиме установки, сброс.
15. Кнопка УСТАНОВКА - включает режим установки параметров.
