Терморегулятор XH-W3002

Терморегулятор XH-W3002 предназначен для поддержания необходимой температуры воздуха в инкубаторах, теплицах, террариумах, в системах отопления, для управления температурой теплых полов, бассейнов, морозильных камер, системы для не замерзания водостоков и т.д.

Работа устройства

Терморегулятор XH-W3002 управляется микроконтроллером STM8S003F3P6, который анализирует измеренную цифровым датчиком температуру, сравнивает ее с заданным значением, учитывает заданный режим работы, и на основании этих данных включает и отключает нагрузку. Коммутация осуществляется электромагнитным реле. Терморегулятор ― контактный (в терморегуляторе применен релейный силовой элемент). Терморегулятор двух-пороговый ― верхний и нижний пороги (возможность задания верхнего значения (порога) температуры включения (отключения) и нижнего значения (порога) температуры включения (отключения).

Для подключения терморегулятора к сети 220 Вольт в устройстве есть импульсный преобразователь, с помощью которого прибор может работать прямо от сети переменного тока 220 В.

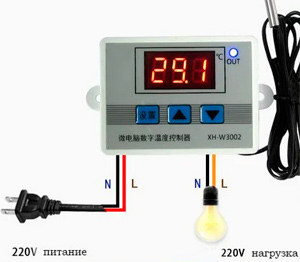

Рис.1. Схема подключения терморегулятора XH-W3002
