Трансмиттеры кодовые КПТШЦ, КПТШЦ1
Наличие:
Под заказ
+7(472)277-75-20
Срок доставки:
до 40 дней
Трансмиттеры кодовые путевые штепсельные цифровые КПТШЦ, КПТШЦ1 предназначены для преобразования непрерывного переменного тока в кодовый (импульсный), питающий рельсовые цепи, и применяются в устройствах кодовой автоблокировки, электрической централизации и автоматической локомотивной сигнализации непрерывного типа (АЛСН).
Конструктивные данные
- Трансмиттеры изготавливаются в двух конструктивных исполнениях и устанавливаются:
- на полку, штепсельный разъем на верхней крышке (трансмиттер кодовый путевой штепсельный цифровой КПТШЦ УТС 144.00.00.00)
- в штепсельные розетки реле НШ (трансмиттер кодовый путевой штепсельный цифровой КПТШЦ1 УТС 161.00.00.00).
- Степень защиты трансмиттеров, обеспечиваемая оболочкой, – ІР40 по ГОСТ 14254.
- Габаритные размеры трансмиттеров, мм, не более:
- 257х189х80 мм (трансмиттер КПТШЦ с колодкой);
- 228х82х203 (трансмиттер КПТШЦ1).
- Масса трансмиттеров, кг, не более:
- 1,9 (трансмиттер КПТШЦ);
- 2,0 (трансмиттер КПТШЦ1).

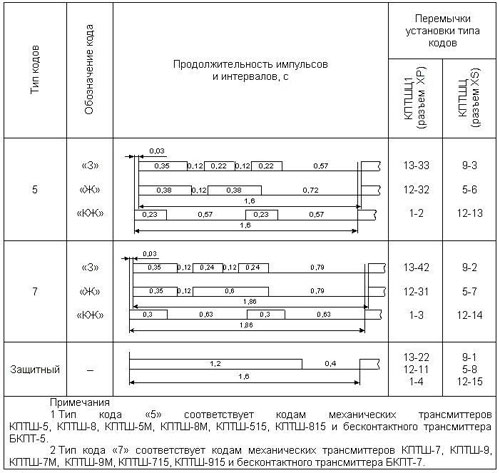

Рис.1. Временные параметры формируемых кодов трансмиттеров, задаваемые соответствующими перемычками
| Параметры | Значения |
| Номинальное напряжение питания трансмиттеров | 230 В переменного тока частотою 50 Гц |
| Рабочее напряжение питания трансмиттеров | от 90 до 250 В переменного тока частотой от 49 до 100 Гц |
| Действующее значение тока, потребляемого трансмиттерами от сети переменного тока напряжением 90 В частотой 50 Гц | не более 0,05 А |
| Допускаемые отклонения длительности импульсов и интервалов в формируемых кодах | не более ± 5 мс |
| Амплитудные значения выходных сигналов при любой полярности на активной нагрузке 36 Ом при напряжении от внешнего источника питания 13,5 В | не менее 11,5 В |
| Напряжение ограничения при работе трансмиттеров на индуктивную нагрузку (реле трансмиттерное типа КДРТ) с закрытым ключом | не более 55 В |
Условия эксплуатации
Трансмиттеры предназначены для работы при температуре окружающего воздуха от минус 40 до плюс 65 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).
