Устройство конечное УК-4
Наличие:
Под заказ
+7(472)277-75-20
Срок доставки:
до 40 дней
Устройство конечное УК-4 предназначено для индикации наличия питающего напряжения в 4-х проводном ШС и установки оконечного резистора шлейфа. Свечение красного оптического индикатор показывает на наличие питания ШС.
Устройство и работа
При пропадании питающего напряжения УК-4 отключает оконечный резистор и формирует сигнал «НЕИСПРАВНОСТЬ» (разрыв в сигнальной цепи ШС).
УК-4 рассчитан на непрерывную круглосуточную работу с ППК по 4-х проводному постоянному или знакопеременному ШС.
УК-4 обеспечивает гальваническую развязку питающих и сигнальных цепей.
| Параметры | Значения |
| Диапазон питающих напряжений , В | 9 - 15 |
| Ток потребления, мА | 10 |
| Габаритные размеры | 61х53х18 мм |
| Масса, кг | не более 0,05 |
| Температура окружающего воздуха , ° С | от - 10 до + 55 |
| Средний срок службы , лет | 10 |

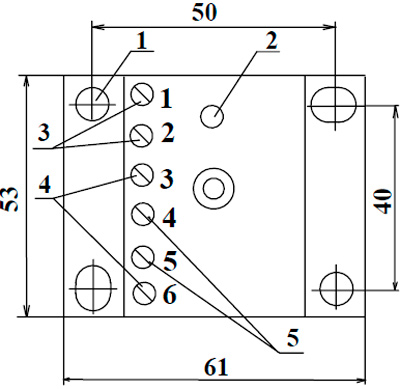

Рис.1. Чертеж устройства конечного УК-4
- Четыре отверстия для крепления УК-4;
- Индикатор сигнализации наличия напряжения питания ШС;
- Контакты для подключения напряжения питания ШС;
- Контакты для подключения сигнальных цепей ШС;
- Контакты для подключения Rок.
