Устройство микропроцессорное МРЗС-05Л

Устройство микропроцессорное МРЗС-05Л используется в качестве защиты отходящих кабельных и воздушных линий. Направленная защита от замыкания на землю позволяет устанавливать устройство на присоединениях, емкостной ток которых составляет 40% и более от емкостного тока подстанции.

Функциональные возможности

Устройство микропроцессорное МРЗС-05Л обеспечивает контроль и измерение следующих величин:

• фазных токов частотой 50 Гц с номинальным значением Iн = 5 А в пределах от 0,1 до 30 Iн;
• тока нулевой последовательности от 0,01 до 2 А.
• напряжения нулевой последовательности с номинальным значением 100 В.

Функции релейной защиты:

• трехступенчатая максимальная токовая защита (МТЗ), может быть двух исполнений, по выбору:
  • трехступенчатая МТЗ, с независимой от тока выдержкой времени;
  • трехступенчатая МТЗ, где первая и третья ступень с независимой от тока выдержкой времени, а вторая с зависимой от тока выдержкой времени имеет характеристику реле РТ-80. Коэффициент возврата пускового органа не более 0,95.
• направленная защита от замыканий на землю НЗЗ:
  • угол между током 3Iо и напряжением 3Uо (ток отстает от напряжения), соответствующий середине зоны срабатывания, равен 90 град; область срабатывания защиты по углу от 0±10 град до 180±10 град
• срабатывает по прямому или обратному направлению мощности;
• ненаправленная защита от замыканий на землю по 3Iо, (аналог реле РТЗ-51);
• защита по напряжению нулевой последовательности 3Uо (РНН) действует с выдержкой или без выдержки времени;
• устройство резервирования отказа выключателя (УРОВ) с контролем тока:
  • пуск УРОВ осуществляется при срабатывании МТЗ на отключение или через дискретный вход. УРОВ имеет две ступени по времени срабатывания.

Функции автоматики:

• управление выключателем. Включение и отключение выключателя производится как от устройства, так и через дискретный вход (импульсно). При наличии команды на отключение выключателя происходит блокировка сигнала включения;
• ускорение защиты. Автоматическое ускорение МТЗ второй ступени вводится по команде включения выключателя;
• однократное автоматическое повторное включение (АПВ). Пуск АПВ осуществляется от МТЗ. При наличии на дискретном входе блокирующего сигнала осуществляется запрет АПВ, при исчезновении запрет АПВ снимается;
• АЧР (ЧАПВ). При появлении сигнала "АЧР/ЧАПВ" на дискретном входе осуществляется отключение выключателя. При исчезновении сигнала на входе происходит пуск АПВ.

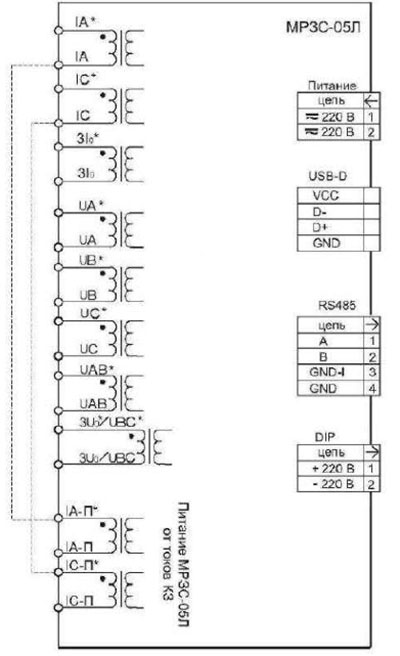

Рис.1. Схема подключения устройство устройство защиты автоматики МРЗС-05Л
