Амортизатор АПН-5

Name: Амортизатор АПН-5
Availability: PreOrder

Наличие:

Под заказ

+7(472)277-75-20

mail@d-c-k.ru

Срок доставки: до 40 дней

Амортизатор АПН-5 опорный пространственного нагружения предназначен для защиты аппаратуры от воздействия вибрации и ударов.

Амортизаторы широко применяются при эксплуатации и производстве разных устройств, в том числе космических, также устанавливаются на многих видах транспорта с оборудованием электронных систем.

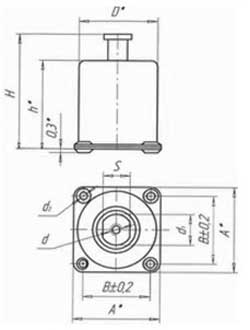

Конструкция

Опорный амортизатор пространственного нагружения АПН-5 выполнен в цилиндрическом корпусе из коррозиеустойчивого сплава, расположенном на опорной пластине с четырьмя отверстиями для крепления к несущей конструкции.

Упругими элементами амортизатора являются две конические пружины равной жесткости, профиль которых обеспечивает равночастотную динамическую характеристику. Демпфирование в осевом направлении осуществляется за счет трения пластмассовых колодок о стенки корпуса , а в боковом направлении - за счет трения шайб о колодки.

Модификации

Технические характеристики
Характеристики	АПН-5
Уровень нагрузки на одно изделие	6,0-10,0кГс (58,8-98Н
Частота вибрационных нагрузок, Гц	80, 40, 15
Ускорение при нагрузках вибрации, м/с²	4.4, 31.4, 49.0
Уровень атмосферного давления	25,3 гПа
Длительность ударного импульса	0,015-0,005 с
Ускорение ударной нагрузки (при 10000 ударах)	39,2 м/с²
Уровень относительной влажности	95-98%
Уровень температуры окружающего воздуха	-60ºС +70ºС
Масса, кг	0,170

Гарантии

Ресурс и гарантийные обязательства устанавливаются разработчиком изделия опорный амортизатор АПН-5 и зависит от места установки на летательных аппаратах и режима работы (амплитуда, виброускорения, ударов, длительности непрерывной работы и т. д.);

Изготовитель гарантирует соответствие качества изделия опорный амортизатор пространственного нагружения АПН-5 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
