Амортизатор АПН-3  используется в электронной аппаратуре для защиты от ударных и вибрационных нагрузок. Изделия с фрикционным искусственным подавлением колебаний. Применяется АПН в аппаратуре с тяжелыми условиями эксплуатации:

  • морской туман
  • запыленность
  • действие плесневых грибков
  • повышенный уровень солнечной радиации

Модификации

Технические характеристики

Характеристики

АПН-3
Уровень нагрузки на одно изделие 2,0-5,0кГс (19,6-49,0Н)
Частота вибрационных нагрузок, Гц

80, 40, 15
Ускорение при нагрузках вибрации, м/с2

4.4, 31.4, 49.0
Уровень атмосферного давления

25,3 гПа
Длительность ударного импульса

0,015-0,005 с
Ускорение ударной нагрузки (при 10000 ударах)

39,2 м/с2
Уровень относительной влажности

95-98%
Уровень температуры окружающего воздуха

-60ºС  +70ºС
Масса, кг 0,092

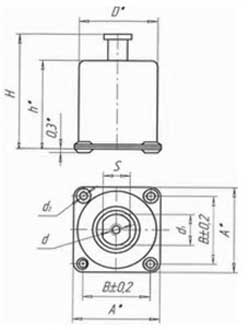

Рис.1. Чертеж амортизатора АПН-3
Рис.1. Чертеж амортизатора АПН-3

Габариты и масса
Размеры Масса
H h A B D d1 d2 S Резьба
d глубина
47,0мм 35,2мм 44мм 35мм 40,4мм 17мм 4,3мм 14мм М5-6Н 10мм 92г

Условия эксплуатации

Опорный амортизатор пространственного нагружения АПН-2 остается работоспособным при воздействии:

  • температуры окружающего воздуха - от -60ºС до +70ºС;
  • относительной влажности окружающего воздуха - 95%-98% при температуре 20ºС±2ºС;
  • атмосферного давления пространственного нагружения - до 25,3гПа;
  • действия ударной нагрузки в 10000 ударов с ускорением 39,2м/с2, и длительностью ударного импульса 0,015с-0,005с;
