Амортизатор АПНМ-5 предназначен для защиты аппаратуры от воздействия вибрации и ударов, в соответствии с бЛО 445.000 ТУ.
|
№ |
Парам\етр продукции |
Значение для АПНМ |
|
|
1. |
Рабочий температурный режим |
-60…+70°C |
|
|
2. |
Давление атмосферное (не более) |
25,4 hPa |
|
|
3. |
Ускорение и частота вибрации |
4,4 m/s2 |
15 Hz |
|
31,4 m/s2 |
40 Hz |
||
|
49 m/s2 |
80 Hz |
||
|
4. |
Суммарная наработка |
500 час. |
|
|
5. |
Гарантированный срок службы |
8 лет |
|
|
6. |
Срок хранения амортизаторов |
5 лет |
|
Модификации
|
Модель амортизатора |
Резьба (М) |
Нагрузка |
|
|
Min-max (кГс) |
Min-max (Н) |
||
|
АПНМ-5 |
6 |
6 - 9 |
58,8 - 88,2 |
|
Модель изделия |
Размеры амортизаторов |
Вес изделия |
|||||||
|
B (mm) |
A (mm) |
D (mm) |
H (mm) |
S (mm) |
H (mm) |
d1 (mm) |
d2 (mm) |
||
|
АПНМ-5 |
41 |
52 |
47,4 |
66 |
17 |
47,9 |
19 |
5,3 |
0,2 kg |

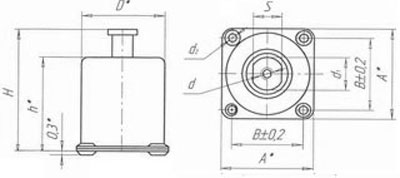

Рис.1. Схема амортизатора АПНМ-5
Амортизаторы АПНМ-5 должны хранится в вентилируемом помещении температура которого должна поддерживаться в пределах от +5° С до +30° С без резкого колебания и относительной влажности воздуха не более 70%, при отсутствии в воздухе агрессивных газов.
| Характеристика | Значение |
| Температура окружающего воздуха | от -60° С до +150° С |
| Относительная влажность при температуре +40° С | до 95-100% |
| Сохранение работоспособности при пониженном атмосферном давлении | до 5 мм рт. ст. |
| Длительность ударного импульса при ударных ускорениях до 120 м/с2 действующих вдоль оси амортизатора по направлению к амортизируемому объекту | от 20 до 40 мс |
| Линейное ускорение, действующие по направлению оси амортизатора и перпендикулярно ей | до 250 м/с2 |
| Ускорение ударной нагрузки при 10000 ударов и при длительности ударного импульса 0,015 — 0,005 с | 39,2 м/с2 |
