Фотодиод ФД-125К

ФД-125К фотодиод предназначен для применения в датчиках светового излучения в системах наведения и различных научных исследованиях.

Технические характеристики

• Темновой ток при напряжении 135 В и температуре +20º С:
  • каждого фоточувствительного элемента - не более 1 мкА;
  • охранного кольца - не более 100 мкА.
• Диаметр зоны фоточувствительного элемента фотодиода - 14 мм.
• Площадь каждого фоточувствительного элемента - 37 мм2.
• Количество фоточувствительных элементов ФД-125К - 4 шт.
• Режим включения - фотодиодный.
• Межэлементный зазор между фоточувствительными элементами - 0,2 мм.
• Область спектральной чувствительности по уровню 10% от максимума - от 0,4 мкм до 1,1 мкм.
• Токовая монохироматическая чувствительность каждого фоточувствительного элемента при напряжении 135 В и длине волны 1060 нм - не менее 0,3 А/Вт.
• Емкость каждого фоточувствительного элемента при напряжении 135 В - не более 15 пФ.
• Интенсивность отказов в течение наработки 5000 часов при доверительной вероятности 0,6 - не более 5×10-6 ч-1.
• Срок сохраняемости фотодиодов в 95% - не менее 15 лет.
• Габаритные размеры:
  • диаметр - 28 мм;
  • длина - 17 мм.

Преимущества

• четырехэлементный кремниевый p-i-n-фотодиод;
• радиально-секторная топология фоточувствительных элементов;
• высокое быстродействие;
• герметичное исполнение;
• металлостеклянный корпус с плоским стеклянным входным окном;
• высокая механическая прочность.

Варианты исполнения фотодиодов ФД-125К в зависимости от вида приёмки:

• отдел технического контроля - ФД-125К ОТК;
• особо стойкие (особо стабильные) - ОСФД-125К, ФД-125К ОС;
• приемка заказчика - ФД-125К ПЗ;
• военная приемка - ФД-125К ВП.

Датчики светового излучения в диапазоне 0,4 ÷ 1,1 мкм в системах наведения, научные исследования. ФД оптимизирован на диапазон длин волн (900 – 1060) нм.

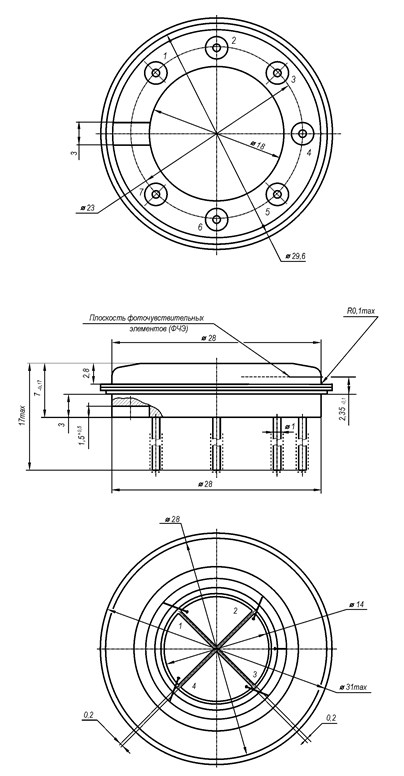

Рис.1 Схема габаритных размеров ФД-125К

• Вывод 1 - ФЧЭ1, катод1;
• Вывод 2 - общий электрод, анод "минус" питания;
• Вывод 3 - ФЧЭ4, катод4;
• Вывод 4 - охранное кольцо, катод 5;
• Вывод 5 - ФЧЭ 3, катод 3;
• Вывод 6 - корпус ФД,
• Вывод 7 - ФЧЭ 2, катод 2

Условия эксплуатации

• Температура окружающего воздуха - от -60° С до +85° С.
• Относительная влажность при +40° С - до 98%.
