Фотодиод УФД24М

Фотодиод УФД24М используются в датчиках видимого и ближнего ИК-излучения, а также для научных исследований.

• Двухэлементный кремниевый p-i-n-фотодиод;
• высокое быстродействие;
• герметичное исполнение;
• металлостеклянный корпус с плоским стеклянным входным окном;
• высокая механическая прочность

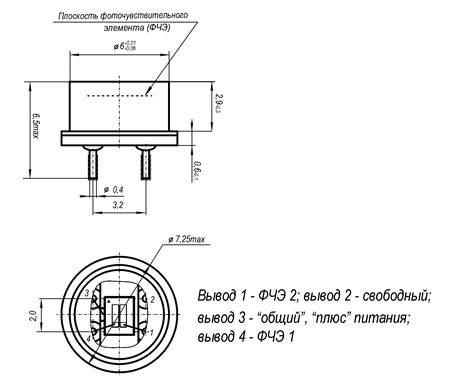

Рис.1 Схема габаритных размеров фотодиода УФД-24М

Технические характеристики

• Размер ФЧЭ, ммхмм  0,4х1,1
• Количество ФЧЭ, шт. 2
• Межээлементный зазор (между ФЧЭ), мм 0,07
• Режим включения фотодиодный
• Темновой ток ФЧЭ ФД (U_см = 10 В, t^o = 20 ^оС), нА, не более 5,0
• Область спектральной чувствительности по уровню 10 % от максимума,  мкм  0,38÷1,1
• Токовая монохpоматическая чувствительность ФЧЭ ФД (U_см = 10 В, λ = 0,63 мкм), А/Вт, не менее 0,3
• Разброс токовой монохpоматической чувствительности между ФЧЭ ФД (U_см = 10 В, l = 0,63 мкм), %, не более  10,0
• Коэффициент фотоэлектрической связи между ФЧЭ ФД (U_см = 10 В, l = 0,63 мкм), %, не более 10,0
• Емкость ФЧЭ ФД при U_см = 10 В, пФ, не более  10,0
• Постоянная времени ФЧЭ ФД (U_см = 10 В, R_н = 200 Ом, λ = 0,.63 мкм), нс, не более 10,0

Условия эксплуатации

• Диапазон рабочих темпеpатуp, ^оС от -50 до 65
• Относительная влажность воздуха, %, при температуре, ^оС  до 98 пpи 35
